PDC Meissel

PDC-Meißel (aus dem Englischen Polycrystalline Diamond Compact bits) sind spezielle Arten von Bohrmeißeln, die hauptsächlich in der Erdöl- und Erdgasindustrie zum Bohren in harte Gesteine verwendet werden. Sie zeichnen sich durch die Verwendung von synthetischem polykristallinem Diamant als Schneidmaterial aus, das extrem hart und verschleißfest ist. Heutzutage sind sie auch in anderen Bohrbereichen wie Brunnenbau, Geothermie, Gründungsbau usw. beliebt und im Einsatz.

Hauptmerkmale der PDC-Meißel:

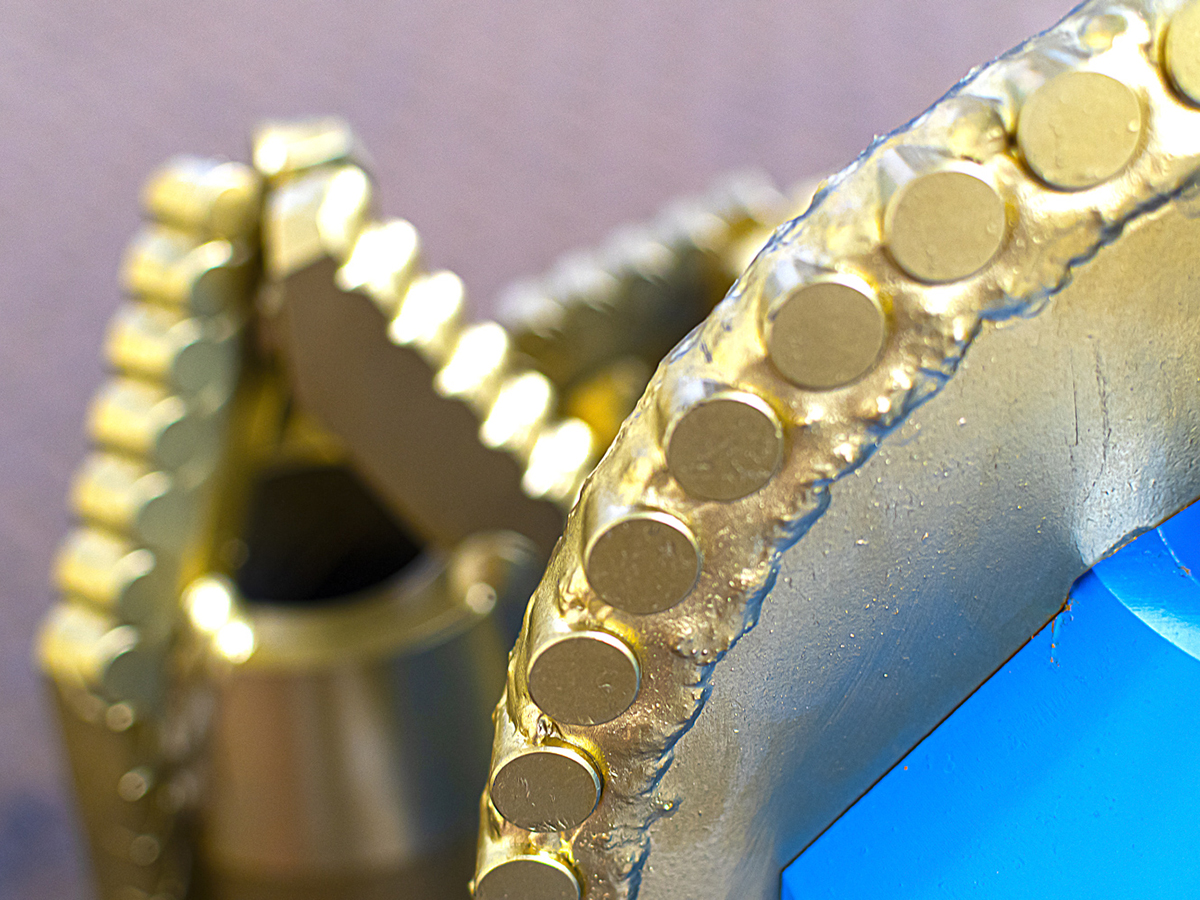

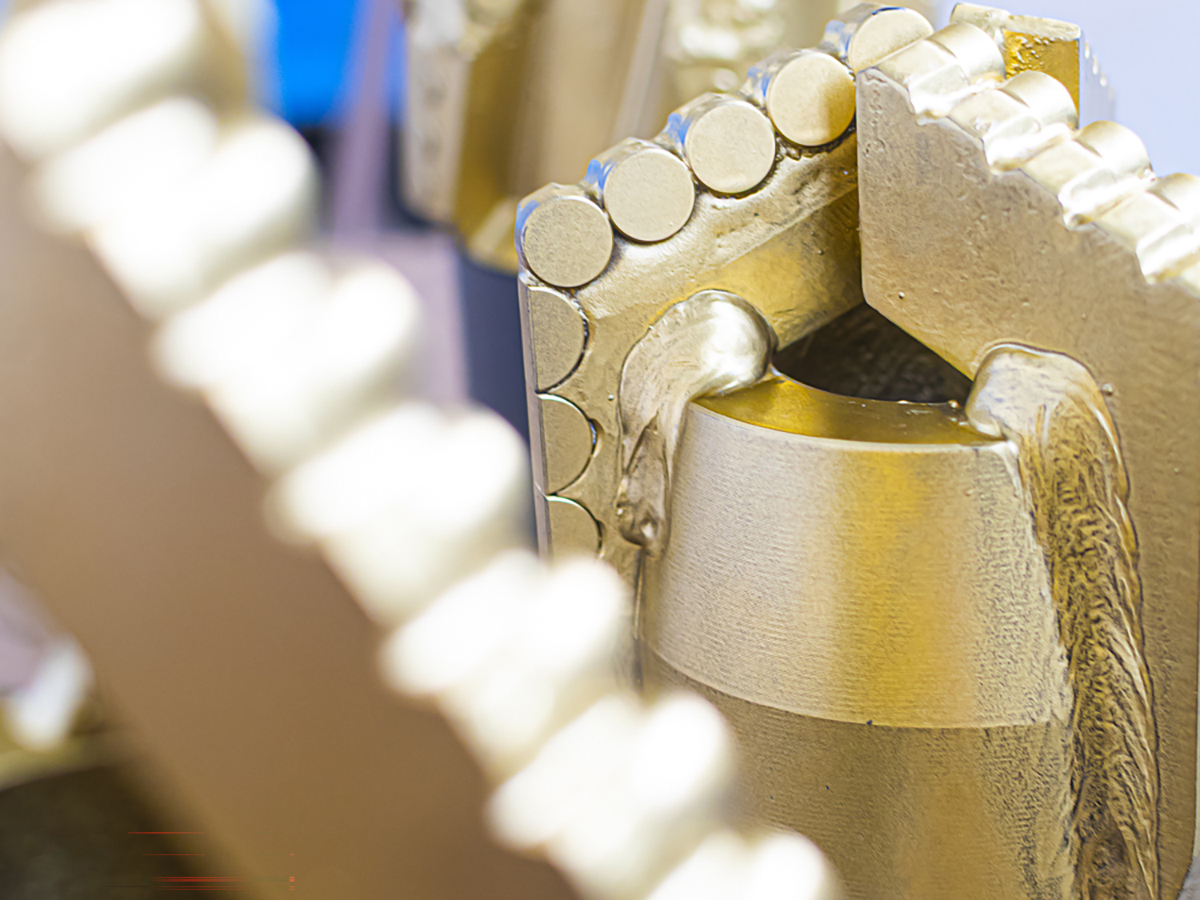

• Schneidteil: Besteht aus PDC-Schneidern (sogenannte Cutter), die aus einer Schicht aus polykristallinem Diamant bestehen, die mit Wolframkarbid verbunden ist. Diese Schneider sind auf einen Stahl- oder Matrixkörper des Meißels gelötet.
• Hohe Effizienz: Dank der Härte des Diamanten sind PDC-Meißel beim Bohren sehr effizient, da sie ihre Schärfe länger behalten und hohe Bohrgeschwindigkeiten ermöglichen.
• Verwendung: Am häufigsten werden sie zum Bohren in weichen bis mittelharten Gesteinen eingesetzt, aber mit dem technologischen Fortschritt auch in härteren Formationen.
• Vorteile:
  • Längere Lebensdauer im Vergleich zu herkömmlichen Meißeln
  • Höhere Bohrgeschwindigkeit (ROP – Rate of Penetration)
  • Niedrigere Kosten pro gebohrtem Meter
  • Seltenerer Werkzeugwechsel = höhere Effizienz

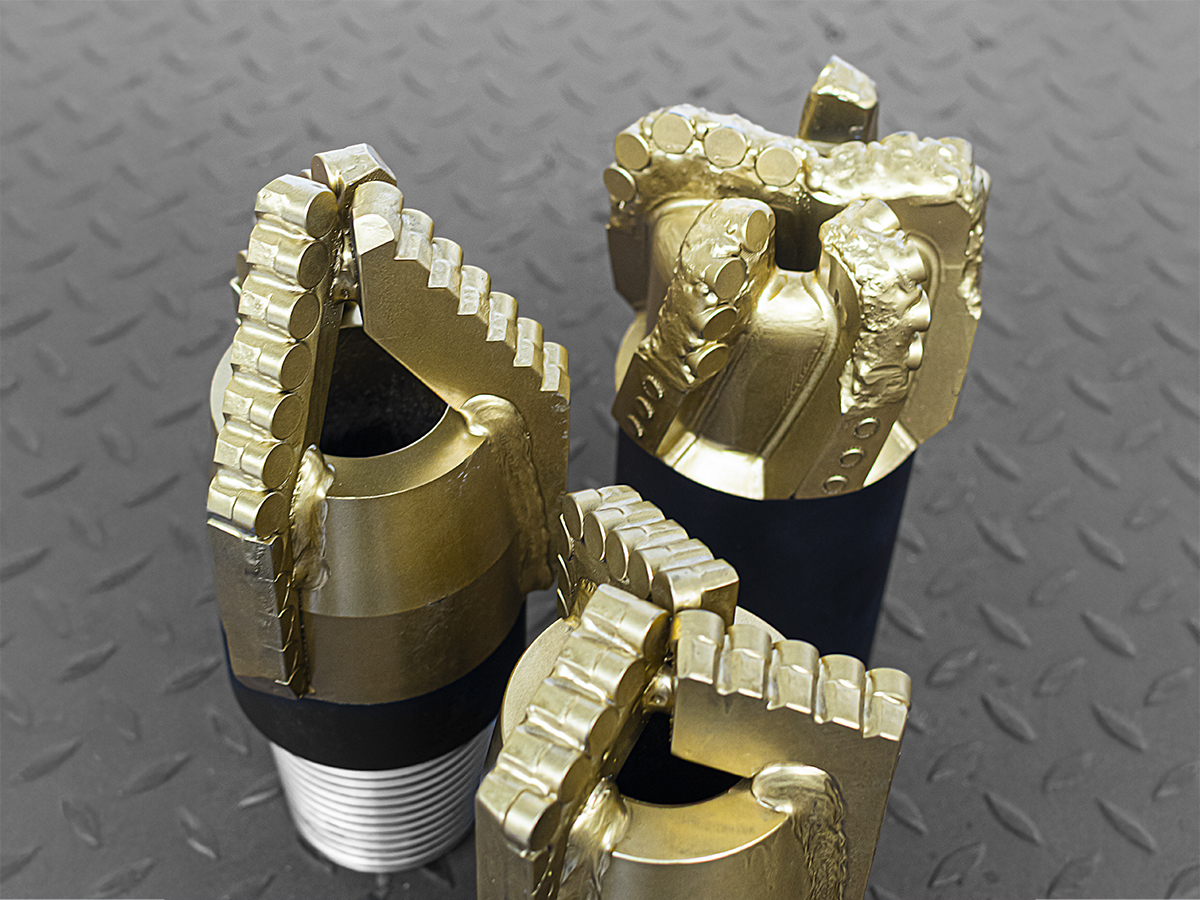

Derzeit bei uns hergestellte Typen von PDC-MEISSELN:

1. PDC Flügelmeißel mit angeschweißten Flügeln
2. PDC Flügelmeißel mit Wechselflügeln
3. PDC Meißel aus einem Stahlkörper gefertigt
4. PDC RC-Meißel aus einem Stahlkörper gefertigt

Verschiedene Qualitäten an PDC Cutter sind möglich: Standard meist genutzt, Premium für härtere Formationen und Oilfeld-Qualität für harte Formationen

Verschiedene PDC Meißel-Ausführungen:

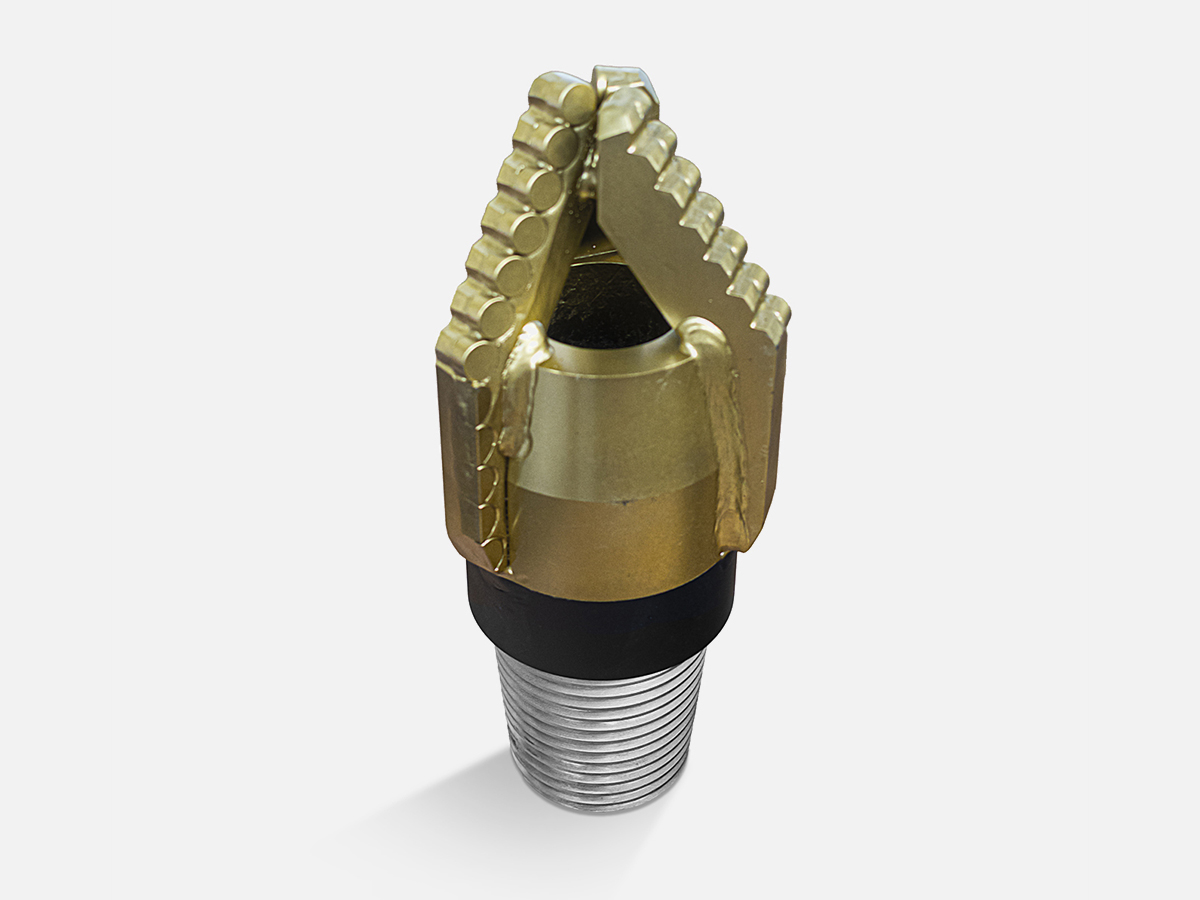

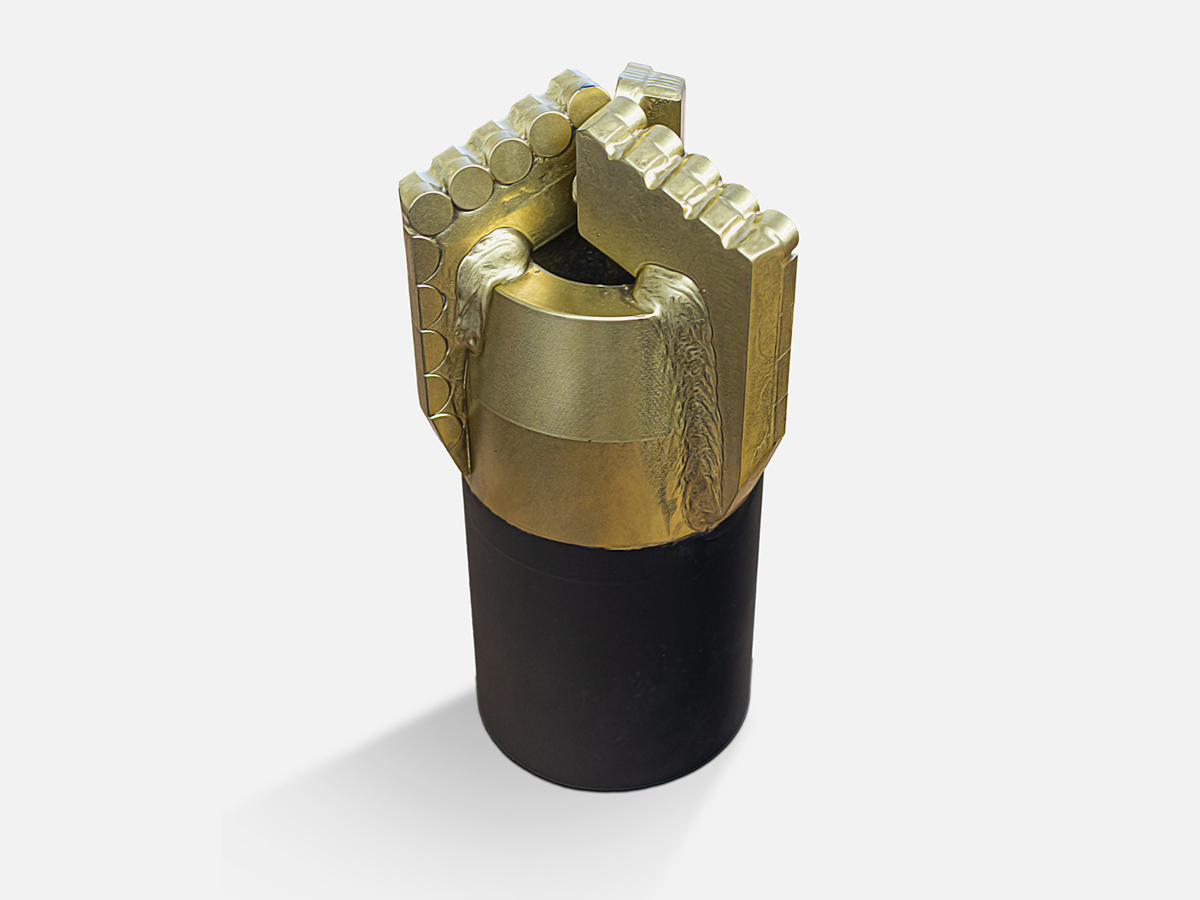

1. Die PDC mit angeschweißten Flügeln können mit 3, 4 oder 5 Flügeln gefertigt werden. Das Seitenkaliber der Flügel beträgt mindestens 80 mm und kann mit TCI- oder PDC-Einsätzen ausgestattet werden. Zusätzlicher Verschleißschutz und Rückschneide ist ebenfalls auf Kundenwunsch möglich. Gewindeverbindungen werden nach Kundenwunsch angedreht. Meißel-Durchmesser nach Kundenwunsch.

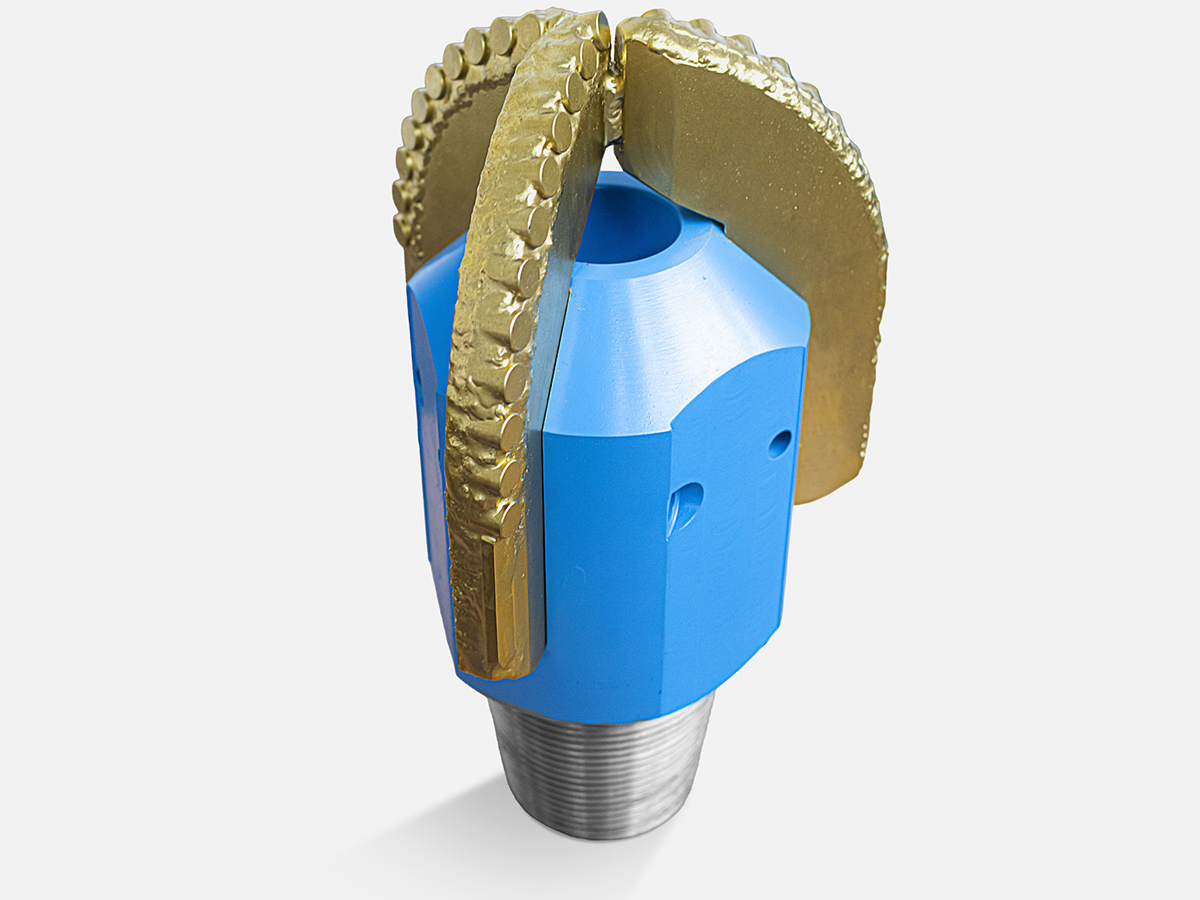

2. PDC mit Wechselflügeln sind ein von uns entwickeltes Produkt, um die Meißelkosten für Durchmesser ab 190 mm nochmals zu reduzieren. Somit muss der Kunde nur noch die Flügel für die verschiedenen Durchmesser kaufen und der Grundkörper bleibt gleich. Die Flügel haben ebenso lange Kaliber und sind gepanzert. Gewindeverbindungen werden nach Kundenwunsch angedreht. Meißel-Durchmesser nach Kundenwunsch.

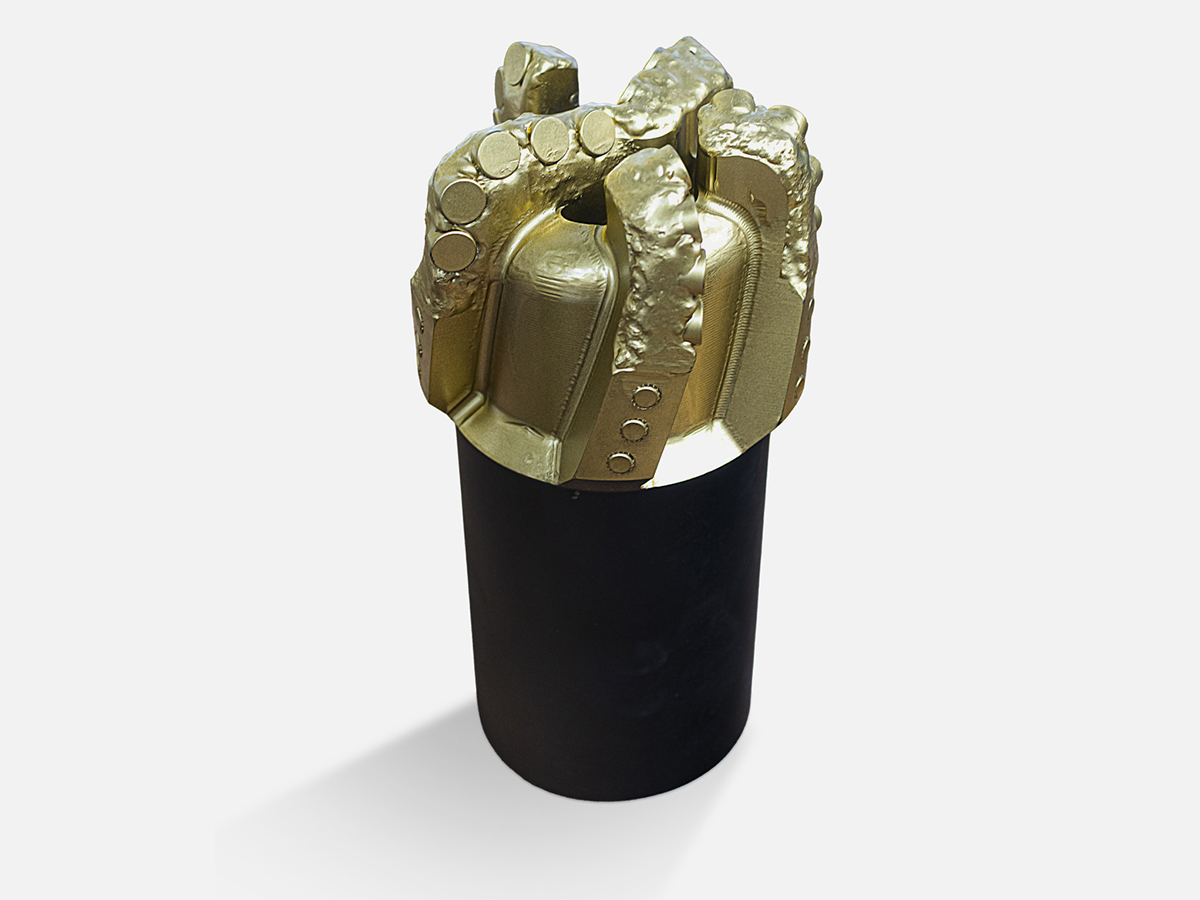

3. PDC mit Stahlkörper werden aus einem Stück gefertigt in 3 oder 5 Flügel-Ausführung mit Panzerung an den Flügeln. Die Gewindeanschlüsse werden nach Kundenwunsch gefertigt. Verfügbare Durchmesser: 127 / 134 / 140 / 152 / 165 mm in einreihiger und zweireihiger Ausführung.

4. RC PDC wurden speziell für Lufthebe-Bohrungen mit größeren Durchmessern von EDC entwickelt. Diese Meißel mit 3 oder 5 Flügeln können sowohl im Direktspülverfahren als auch im Lufthebeverfahren verwendet werden. Die Flügel sind ebenfalls mit Panzerung versehen und können in einreihig oder zweireihig ausgeführt werden. Verfügbare Durchmesser: 190, 216, 241, 270, 290, 311, 330 mm. Größere Durchmesser auf Anfrage.
